बेली स्टील ब्रिज पैनल

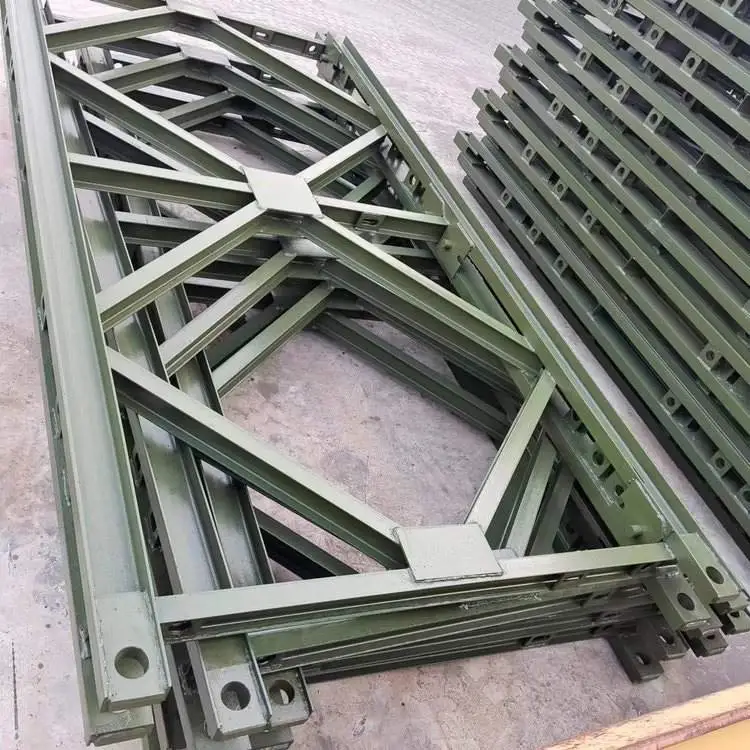

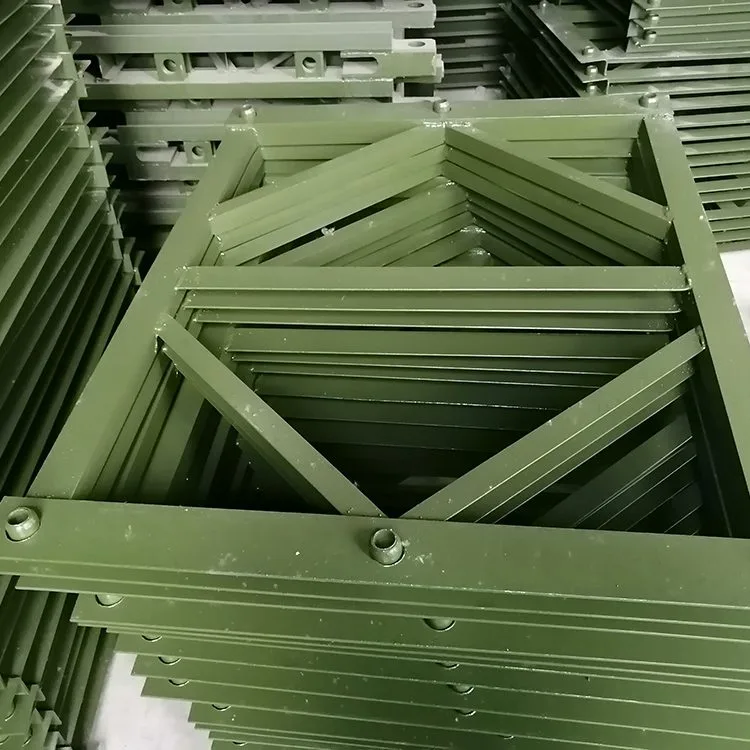

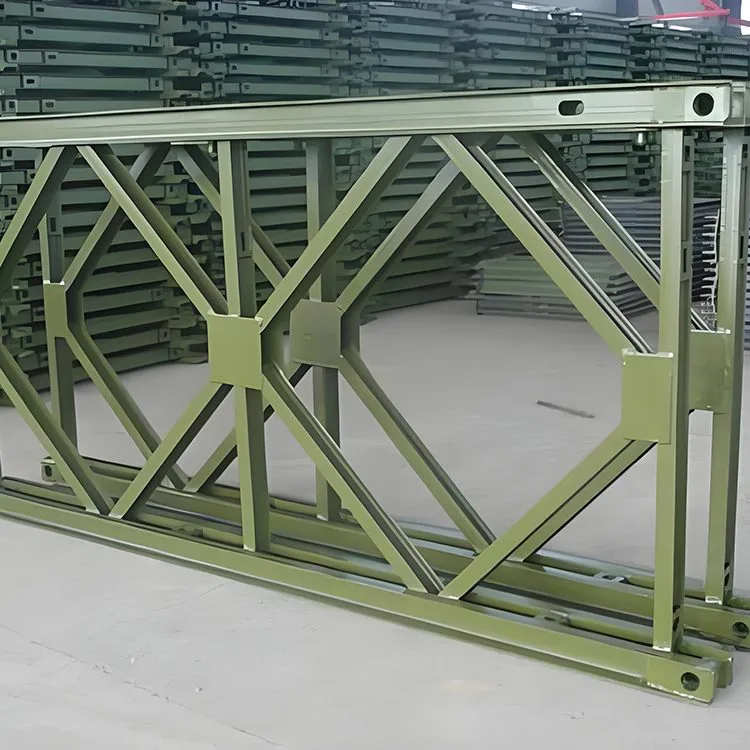

बेली स्टील ब्रिज पैनल को आमतौर पर ऊपरी और निचले कॉर्ड, ऊर्ध्वाधर घटकों और विकर्ण घटकों द्वारा वेल्ड किया जाता है। ऊपरी और निचले तारों के शीर्ष पर, पुरुष और महिला कनेक्शन होते हैं, जो आमतौर पर ब्रैकेट को जोड़ने के लिए पिन छेद से सुसज्जित होते हैं। प्रत्येक तार दो नंबर 10 चैनल स्टील्स से बना होता है जो एक के बाद एक जुड़े होते हैं। निचली कॉर्ड में आमतौर पर कई स्टील प्लेटें होती हैं जिन पर गोल छेद वेल्डेड होते हैं। बोल्ट छेद ऊपरी और निचले तारों के अंदर स्थित होते हैं और मजबूत तारों और डबल-लेयर ट्रस को जोड़ने के लिए उपयोग किए जाते हैं। ऊपरी कॉर्ड के अंदर चार बोल्ट छेद होते हैं, जिनका उपयोग सपोर्ट फ्रेम को जोड़ने के लिए किया जाता है। बीच के दो छेदों का उपयोग एक ही क्रॉस-सेक्शन के भीतर ट्रस की दोहरी या अधिक पंक्तियों को जोड़ने के लिए किया जाता है, और दोनों सिरों पर दो छेदों का उपयोग क्रॉस-सेक्शन को जोड़ने के लिए किया जाता है। जब बेली ब्रिज खंडों की कई पंक्तियों को बीम या कॉलम के रूप में उपयोग किया जाता है, तो ऊपरी और निचले खंडों के बीच जोड़ों को मजबूत करने के लिए समर्थन फ्रेम का उपयोग किया जाता है। निर्माण प्रक्रिया के दौरान, बेली ब्रिज के प्रत्येक खंड में बोल्ट की जकड़न, घटकों की संक्षारण स्थिति और पिन की जकड़न का साप्ताहिक निरीक्षण किया जाना चाहिए, और आवश्यकतानुसार समायोजन किया जाना चाहिए।

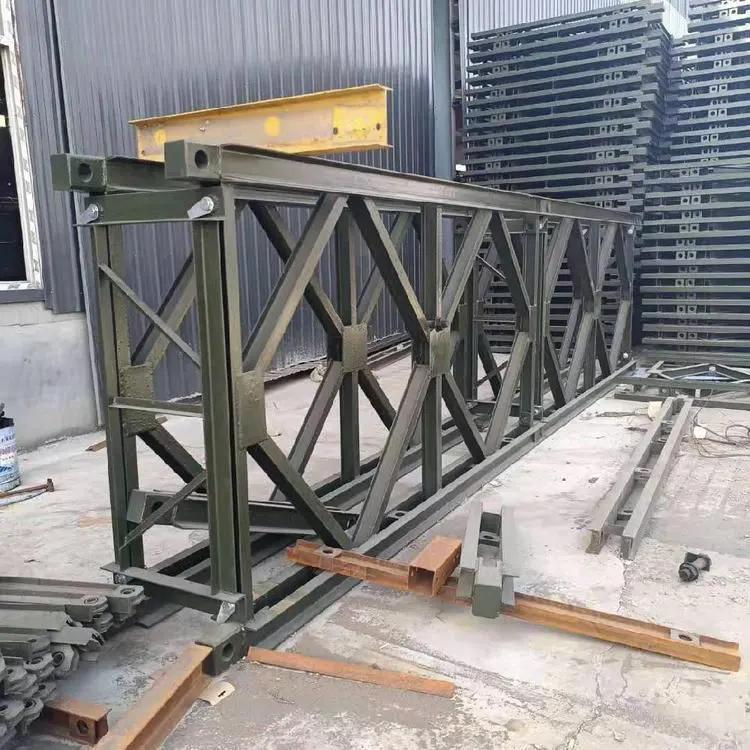

बेली स्टील ब्रिज पैनलों को विस्तारित और कनेक्ट करने के बाद, उन्हें क्षैतिज या लंबवत रूप से बीम या कॉलम के रूप में रखा जा सकता है। विभिन्न असेंबली विधियों के अनुसार, दो प्रकार होते हैं: फ़्रेम कॉलम और टावर कॉलम। जब तीन या चार ट्रस स्लैब को समानांतर रखा जाता है और समर्थन फ्रेम के माध्यम से जोड़ा जाता है, तो गठित कॉलम एक फ्रेम कॉलम होता है। जब चार ट्रस पैनल एक-दूसरे से 90 डिग्री पर रखे जाते हैं और कोने के ब्रेसिज़ और सपोर्ट फ्रेम के माध्यम से जुड़े होते हैं, तो परिणामी कॉलम एक टावर कॉलम होता है।

अनुप्रयोग परिदृश्य

बेली स्टील ब्रिज पैनल का उपयोग हाईवे ब्रिज, गैन्ट्री क्रेन असेंबली, गाइड बीम, ब्रिज इरेक्शन मशीन, सस्पेंशन प्लेटफॉर्म आदि के लिए किया जा सकता है। बेली ट्रस संयुक्त गैन्ट्री क्रेन को गैन्ट्री फ्रेम के लिए पूर्वनिर्मित हाईवे स्टील ब्रिज घटकों के साथ इकट्ठा किया जाता है। इसकी अवधि और स्तंभ की ऊंचाई विभिन्न कार्य स्थलों के अनुकूल समायोज्य है। इसका व्यापक रूप से निर्माण परियोजनाओं जैसे राजमार्गों, रेलवे, नगरपालिका कार्यों, इमारतों और जल संरक्षण में उपयोग किया जाता है, साथ ही पुल निर्माण भंडारण यार्ड में पूर्वनिर्मित घटकों को फहराने और स्थानांतरित करने और पुल के खंभों के बगल में बड़े बीम के परिवहन में भी किया जाता है।
